4 রোলার রোলিং মেশিন: একটি ব্যাপক ভূমিকা

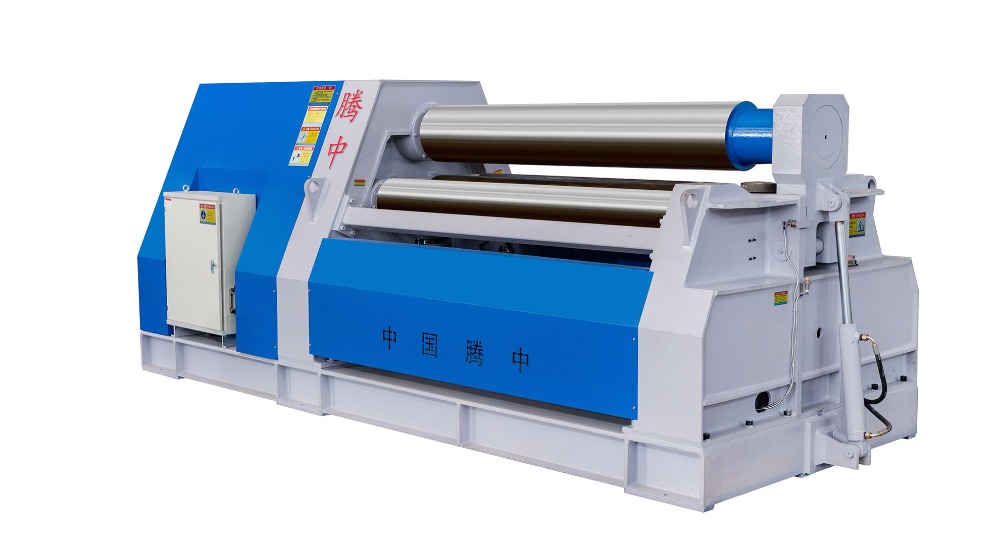

ক 4 রোল রোলিং মেশিন , একটি চার - রোল প্লেট বাঁকানোর মেশিন নামেও পরিচিত, এটি একটি বিশেষ শিল্প সরঞ্জাম যা ধাতব প্লেটগুলিকে বিভিন্ন আকারে বাঁকানোর জন্য ডিজাইন করা হয়েছে, প্রাথমিকভাবে নলাকার বা শঙ্কুযুক্ত আকারে৷ এটি উপাদানের বিকৃতি এবং যান্ত্রিক ম্যানিপুলেশনের মৌলিক নীতিগুলির উপর কাজ করে, এটি অসংখ্য উত্পাদন এবং বানোয়াট প্রক্রিয়াগুলিতে একটি অপরিহার্য সম্পদ করে তোলে।

গঠন

চার - রোল রোলিং মেশিনটি প্রধানত নিম্নলিখিত মূল অংশগুলি নিয়ে গঠিত:

হাইড্রোলিক পজিশনিং সিলিন্ডার: নির্দিষ্ট কম্পোনেন্টের গতিবিধি এবং পজিশনিং সঠিকভাবে নিয়ন্ত্রণ করার জন্য দায়ী, রোলিং প্রক্রিয়া চলাকালীন সঠিক সমন্বয় নিশ্চিত করা।

কন্ট্রোল প্যানেল: প্লেটের বেধ, প্রস্থ এবং পছন্দসই নমন ব্যাসার্ধের মতো পরামিতিগুলির ইনপুট করার অনুমতি দিয়ে অপারেটর ইন্টারফেস হিসাবে কাজ করে। এটি মেশিনের সামগ্রিক ক্রিয়াকলাপ নিরীক্ষণ ও নিয়ন্ত্রণ করে

শীর্ষ রোল: বেশিরভাগ ক্ষেত্রে, উপরের রোলটি প্রধান ড্রাইভ রোল। এটি মেশিনের মাধ্যমে ধাতব প্লেট চালানোর প্রাথমিক শক্তি প্রদান করে। কিছু মডেলে, এটি অবস্থানে স্থির থাকে, অন্যদের ক্ষেত্রে, এটি আরও জটিল নমন অপারেশনের জন্য উল্লম্বভাবে বা অনুভূমিকভাবে সামঞ্জস্য করা যেতে পারে।

সাইড রোলস: এগুলি মেশিনের উভয় পাশে অবস্থিত দুটি ছোট রোল। তারা প্লেটের পার্শ্বীয় চাপ প্রয়োগে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে, বাঁকা আকৃতি তৈরি করতে সক্ষম করে। সাইড রোলগুলি ঘূর্ণিত প্লেটের বক্রতা নিয়ন্ত্রণ করতে উচ্চতা এবং অবস্থানে সামঞ্জস্য করা যেতে পারে।

নীচের রোল: দুটি বড় নীচের রোলগুলি ধাতব প্লেটের ওজনকে সমর্থন করে এবং মেশিনের মাধ্যমে প্লেটটি চালানোর জন্য উপরের রোলের সাথে মিলিতভাবে কাজ করে। নমন প্রক্রিয়া শুরু হওয়ার আগে তারা প্লেটের প্রাথমিক প্রান্তিককরণে অবদান রাখে

মেশিন ফ্রেম: বলিষ্ঠ ফ্রেম চারটি - রোল রোলিং মেশিনের সমস্ত উপাদানগুলির জন্য কাঠামোগত সহায়তা প্রদান করে। ঘূর্ণায়মান প্রক্রিয়া চলাকালীন উত্পন্ন শক্তিকে প্রতিরোধ করার জন্য এটি সাধারণত উচ্চ শক্তির ইস্পাত দিয়ে তৈরি।

কাজের নীতি

প্রস্তুতি: ঘূর্ণায়মান প্রক্রিয়া শুরু করার আগে, মেশিন অপারেটরকে অবশ্যই নিশ্চিত করতে হবে যে ধাতব প্লেটটি পরিষ্কার, কোনো ধ্বংসাবশেষ বা দূষিত পদার্থ থেকে মুক্ত যা বাঁকের গুণমানকে প্রভাবিত করতে পারে। প্লেটটি তারপর সঠিকভাবে সারিবদ্ধ করা হয় এবং নীচে এবং উপরের রোলের মধ্যে অবস্থান করে। অপারেটর মেশিনের প্যারামিটারগুলিও সেট করে, যেমন প্লেটের বেধ, প্রস্থ এবং পছন্দসই নমন ব্যাসার্ধ, চূড়ান্ত পণ্যের স্পেসিফিকেশন অনুযায়ী।

প্রাথমিক অবস্থান: মেশিনের নীচের রোলগুলি প্লেটের ওজনকে সমানভাবে সমর্থন করার জন্য সামঞ্জস্য করা হয়। রোলিং প্রক্রিয়া চলাকালীন প্লেটটি মেশিনের মাধ্যমে মসৃণভাবে চলে তা নিশ্চিত করার জন্য এই প্রাথমিক সমর্থনটি অত্যন্ত গুরুত্বপূর্ণ। উপরের রোলগুলি তাদের উপরের অবস্থানে উত্থাপিত হয়, ধাতব প্লেটের সহজে সন্নিবেশের অনুমতি দেওয়ার জন্য যথেষ্ট বড় ফাঁক তৈরি করে।

সন্নিবেশ: ধাতব প্লেটটি মেশিনের প্রবেশের ফাঁক দিয়ে নীচে এবং উপরের রোলের মধ্যে সাবধানে ঢোকানো হয়। প্লেট কেন্দ্রীভূত এবং রোলগুলির সাথে পুরোপুরি সারিবদ্ধ হয়েছে তা নিশ্চিত করার জন্য অপারেটরকে অবশ্যই খুব যত্ন নিতে হবে। এই পর্যায়ে যেকোন মিসলাইনমেন্টের ফলে চূড়ান্ত পণ্যে অসম বাঁক বা ত্রুটি দেখা দিতে পারে

কdjustment: Once the plate is in position, the operator adjusts the positions of the bottom and top rolls to match the desired bending radius and curvature. This adjustment is a critical step in achieving the correct bend radius without causing excessive strain or deformation on the plate. Precise adjustments are often made using the control panel, which allows for fine - tuning of the roll positions.​

নমন: রোলগুলি সঠিকভাবে সামঞ্জস্য করার সাথে, মেশিনের জলবাহী বা যান্ত্রিক সিস্টেমগুলি নিযুক্ত থাকে। নীচের রোলগুলি প্লেটটিকে এগিয়ে নিয়ে ঘুরতে শুরু করে। একই সাথে, উপরের রোলগুলি প্লেটের উপর নিম্নমুখী চাপ প্রয়োগ করে। প্লেটটি রোলের মধ্য দিয়ে চলার সাথে সাথে এটি প্লাস্টিকের বিকৃতির মধ্য দিয়ে যায়, ধীরে ধীরে নীচের রোলের চারপাশে বাঁকিয়ে পছন্দসই বাঁকা আকৃতি ধারণ করে।

প্রগতিশীল নমন: অনেক ক্ষেত্রে, নমন প্রক্রিয়া একক পাসে সম্পূর্ণ হয় না। প্লেটটি রোলগুলির মধ্য দিয়ে চলতে চলতে, অপারেটরকে সঠিক বক্রতা এবং আকৃতি অর্জনের জন্য উপরের এবং নীচের রোলের অবস্থানগুলিতে আরও সামঞ্জস্য করতে হতে পারে। এই প্রগতিশীল নমন পদ্ধতি, প্রায়শই একাধিক পাস জড়িত, প্লেটের উপর স্পষ্টতা নিশ্চিত করতে এবং চাপ কমাতে সাহায্য করে, যার ফলে একটি উচ্চ-মানের চূড়ান্ত পণ্য হয়।

প্রস্থান এবং অপসারণ: প্লেটটি সমস্ত রোলের মধ্য দিয়ে চলে গেলে এবং পছন্দসই আকৃতি অর্জন করলে, এটি অন্য প্রান্তে মেশিন থেকে বেরিয়ে যায়। অপারেটর সাবধানে মেশিন থেকে বাঁকানো প্লেটটি সরিয়ে দেয় এবং রোলিং প্রক্রিয়াটি সম্পূর্ণ হয়। তারপরে অপসারণ করা প্লেটটি নির্দিষ্ট উত্পাদন প্রয়োজনীয়তার উপর নির্ভর করে পরবর্তী প্রক্রিয়াকরণ বা সমাবেশের জন্য প্রস্তুত।

অপারেটিং পদ্ধতি

মেশিন সেটআপ: চার - রোল রোলিং মেশিন ব্যবহার করার আগে, মেশিনটি সঠিকভাবে একত্রিত এবং ক্যালিব্রেট করা হয়েছে তা নিশ্চিত করা অপরিহার্য। এর মধ্যে কোনো ফুটো, ত্রুটি বা পরিধানের লক্ষণগুলির জন্য হাইড্রোলিক বা যান্ত্রিক সিস্টেমগুলি পরীক্ষা করা অন্তর্ভুক্ত। নিরাপত্তা ব্যবস্থা, যেমন জরুরী স্টপ বোতাম এবং গার্ড, তারা কার্য ক্রমে আছে তা নিশ্চিত করার জন্য পরিদর্শন করা উচিত। উপরন্তু, সঠিক নমন ফলাফলের গ্যারান্টি দিতে রোল সারিবদ্ধকরণ অবশ্যই যাচাই করা উচিত

প্লেট প্রস্তুতি: যে ধাতব প্লেটটি ঘূর্ণায়মান হবে তা অবশ্যই ভালোভাবে পরিষ্কার করতে হবে যাতে কোনো ময়লা, মরিচা বা অন্যান্য দূষিত পদার্থ দূর হয়। এটি সঠিক মাপ এবং কোন সম্ভাব্য ত্রুটির জন্য পরীক্ষা করা উচিত। তারপরে প্লেটটিকে নমনের জন্য সঠিকভাবে স্থাপন করা হয়, মেশিনের রোলগুলির সাথে পছন্দসই অভিযোজন এবং প্রান্তিককরণ বিবেচনা করে।

রোল অ্যাডজাস্টমেন্ট: পছন্দসই মোড়ের ব্যাসার্ধ এবং বক্রতার উপর ভিত্তি করে, অপারেটর নীচে এবং উপরের রোলের অবস্থানগুলি সামঞ্জস্য করে। এই সামঞ্জস্যের সাথে ম্যানুয়াল নিয়ন্ত্রণ ব্যবহার করা বা মেশিনের কম্পিউটার - নিয়ন্ত্রিত সিস্টেমের উপর নির্ভর করা জড়িত থাকতে পারে। অপারেটরকে মেশিনের ম্যানুয়াল বা নির্দিষ্ট সামঞ্জস্য পদ্ধতির জন্য নির্দেশিকাগুলির সাথে পরামর্শ করা উচিত, কারণ বিভিন্ন মডেলের সামঞ্জস্যের পদ্ধতি কিছুটা আলাদা হতে পারে।

প্লেট সন্নিবেশ: প্লেটটি মেশিনের প্রবেশের ফাঁকে সাবধানে ঢোকানো হয়, এটি নিশ্চিত করে যে এটি কার্যকারী নীতি বিভাগে বর্ণিত হিসাবে কেন্দ্রীভূত এবং সারিবদ্ধ। এই পর্যায়ে যেকোন মিসলাইনমেন্ট অসম নমন বা অন্যান্য মানের সমস্যা হতে পারে

নমন প্রক্রিয়া: নমন প্রক্রিয়া শুরু করতে মেশিনের জলবাহী বা যান্ত্রিক সিস্টেম সক্রিয় করা হয়। অপারেটর নমনের অগ্রগতি ঘনিষ্ঠভাবে পর্যবেক্ষণ করে, প্লেটটি রোলগুলির মধ্য দিয়ে যাওয়ার সময় পর্যবেক্ষণ করে। এই প্রক্রিয়া চলাকালীন, কাঙ্খিত বাঁক অর্জনের জন্য রোল পজিশনে সামঞ্জস্য করা প্রয়োজন হতে পারে

প্রগতিশীল নমন: পছন্দসই আকার অর্জনের জন্য একাধিক পাসের প্রয়োজন হলে, অপারেটর প্রতিটি পাসের মধ্যে রোলগুলির অবস্থান সামঞ্জস্য করে এই পাসগুলি সম্পাদন করে। এই ধাপে ধাপে পদ্ধতিটি আরও নিয়ন্ত্রিত এবং সঠিক নমন প্রক্রিয়ার জন্য অনুমতি দেয়

প্রস্থান এবং অপসারণ: প্লেটটি পছন্দসই আকারে বাঁকানোর পরে, এটি মেশিন থেকে প্রস্থান করার অনুমতি দেওয়া হয়। অপারেটর সাবধানে বাঁকানো প্লেটটি সরিয়ে দেয় এবং ত্রুটির কোনো লক্ষণ যেমন অসম বাঁক, ফাটল বা অন্যান্য অসম্পূর্ণতার জন্য এটি পরিদর্শন করে। প্রয়োজনে, প্লেটটি আরও প্রক্রিয়াকরণের অধীন হতে পারে বা যেকোনো সমস্যা সংশোধন করতে পুনরায় রোল করা যেতে পারে

মেশিন রক্ষণাবেক্ষণ: নমন প্রক্রিয়া সম্পূর্ণ হওয়ার পরে, মেশিনে রুটিন রক্ষণাবেক্ষণ অপরিহার্য। এর মধ্যে রয়েছে ঘূর্ণায়মান প্রক্রিয়া চলাকালীন জমে থাকা ধাতব শেভিং বা ধ্বংসাবশেষ অপসারণের জন্য মেশিনটি পরিষ্কার করা। চলমান অংশগুলি, যেমন রোল এবং হাইড্রোলিক সিলিন্ডার, ঘর্ষণ এবং পরিধান কমাতে লুব্রিকেট করা উচিত। পরিধান বা ক্ষতির যেকোন লক্ষণ যেমন জীর্ণ-আউট বিয়ারিং বা হাইড্রোলিক পায়ের পাতার মোজাবিশেষ, মেশিনের অবিরত সঠিক কার্যকারিতা নিশ্চিত করার জন্য অবিলম্বে সমাধান করা উচিত।

কdvantages​

হ্রাসকৃত প্রি-রোলিং: একটি ফোর-রোল রোলিং মেশিনে, উপাদান দুটি কেন্দ্রীয় রোলের মধ্যে পিঞ্চ করা হয়, যা ব্যাপক প্রি-রোলিং-এর প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে। এটি শুধুমাত্র সময় বাঁচায় না বরং রোলিং প্রক্রিয়ার সামগ্রিক দক্ষতাও উন্নত করে

একক-পাস ওয়ার্কিং: অনেক ফোর-রোল রোলিং মেশিন একাধিক অপারেশন করতে সক্ষম, যার মধ্যে রয়েছে স্কোয়ারিং, প্রি-রোলিং, রোলিং এবং ক্লোজিং প্রি-রোলিং, সবই একক পাসে। এই সুবিন্যস্ত প্রক্রিয়াটি উত্পাদন কর্মপ্রবাহকে সহজ করে এবং উত্পাদনশীলতা বাড়ায়

অনুভূমিক প্লেট খাওয়ানো: নীচের রোল এবং সাইড রোলের সমর্থনের জন্য ধন্যবাদ, প্লেটটি অনুভূমিকভাবে মেশিনে খাওয়ানো যেতে পারে। এই অনুভূমিক খাওয়ানোর পদ্ধতিটি আরও সুবিধাজনক এবং স্থিতিশীল, বিশেষ করে বড় এবং ভারী প্লেটের জন্য।

প্লেট স্কোয়ারিং: সাইড রোলের অবস্থান প্লেটের সহজে স্কোয়ারিং করার অনুমতি দেয়। এটি নিশ্চিত করে যে প্লেটটি রোলিং প্রক্রিয়া শুরু হওয়ার আগে সঠিকভাবে সারিবদ্ধ হয়েছে, যার ফলে আরও সঠিক এবং সামঞ্জস্যপূর্ণ নমন ফলাফল পাওয়া যায়।

হ্রাসকৃত মেশিনের স্থানের প্রয়োজনীয়তা: যেহেতু স্কোয়ারিং এবং রোলিং প্রায়শই একক ধাপে করা যায়, তাই মেশিনের চারপাশে প্রয়োজনীয় স্থান হ্রাস করা হয়। এটি উত্পাদন সুবিধাগুলিতে বিশেষভাবে উপকারী যেখানে স্থান সীমিত হতে পারে

উচ্চ নির্ভুলতা এবং গোলাকারতা: চার - রোল রোলিং মেশিন, বিশেষত উন্নত নিয়ন্ত্রণ ব্যবস্থা সহ, ঘূর্ণিত পণ্যগুলিতে উচ্চ স্তরের নির্ভুলতা এবং গোলাকারতা অর্জন করতে পারে। এটি তাদের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে কঠোর সহনশীলতা প্রয়োজন, যেমন মহাকাশ এবং স্বয়ংচালিত শিল্পে।

বহুমুখীতা: এই মেশিনগুলি প্লেটের পুরুত্ব, প্রস্থ এবং উপকরণগুলির একটি বিস্তৃত পরিসর পরিচালনা করতে পারে, যা তাদের অত্যন্ত বহুমুখী করে তোলে। বিভিন্ন উত্পাদন প্রক্রিয়ার বিভিন্ন চাহিদা মেটাতে সিলিন্ডার, শঙ্কু এবং আর্ক সহ বিভিন্ন আকার রোল করতে ব্যবহার করা যেতে পারে।

কutomatic Features: Some modern four - roll rolling machines are equipped with automatic alignment and clamping functions. These features ensure that the plate remains in place during the rolling process, preventing it from sliding or running off, which further improves the quality of the finished product.​

নিরাপত্তা বৈশিষ্ট্য: অনেক ফোর - রোল রোলিং মেশিন নিরাপত্তা বৈশিষ্ট্য যেমন অ্যান্টি - ওভারলোড এবং হাইড্রোলিক সুরক্ষা ফাংশন সহ ডিজাইন করা হয়েছে। এই বৈশিষ্ট্যগুলি অতিরিক্ত লোডের কারণে মেশিনটিকে ক্ষতি থেকে রক্ষা করতে এবং সম্ভাব্য দুর্ঘটনা থেকে অপারেটরকে রক্ষা করতে সহায়তা করে।

ছোট রিল ব্যাস: চার - রোল নমন মেশিন তুলনামূলকভাবে ছোট ব্যাস সহ সিলিন্ডার রোলিং করতে সক্ষম। কিছু ক্ষেত্রে, তারা উপরের রোলারের ব্যাসের 1.1 গুণেরও কম সিলিন্ডার রোল করতে পারে, যা ছোট - ব্যাসের উপাদানগুলি তৈরিতে আরও বেশি নমনীয়তা প্রদান করে।

কpplications​

চার - রোল রোলিং মেশিনটি বিস্তৃত শিল্পে ব্যাপক অ্যাপ্লিকেশন খুঁজে পায়:

প্রেসার ভেসেল ম্যানুফ্যাকচারিং: বয়লার এবং স্টোরেজ ট্যাঙ্কের মতো চাপবাহী জাহাজের উৎপাদনে, চারটি - রোল রোলিং মেশিনগুলি নলাকার এবং শঙ্কুযুক্ত অংশ তৈরি করতে ব্যবহৃত হয়। উচ্চ নির্ভুলতা এবং মোটা প্লেটগুলি পরিচালনা করার ক্ষমতা তাদের ভাল করে তোলে - এই সমালোচনামূলক প্রয়োগের জন্য উপযুক্ত।

স্টিল স্ট্রাকচার ফ্যাব্রিকেশন: ইস্পাত কাঠামো তৈরি করার জন্য, যেমন ভবন, সেতু এবং শিল্প সুবিধাগুলিতে ব্যবহৃত হয়, চার - রোল রোলিং মেশিনগুলি ইস্পাত প্লেটগুলিকে বিভিন্ন উপাদানে বাঁকানো এবং আকার দিতে ব্যবহৃত হয়। এই মেশিনগুলির বহুমুখিতা আধুনিক ইস্পাত কাঠামোতে প্রয়োজনীয় জটিল আকার তৈরির অনুমতি দেয়

কutomotive Industry: In the automotive sector, four - roll rolling machines are used to manufacture parts such as exhaust pipes, fuel tanks, and body panels. The ability to achieve high precision and consistent quality is crucial in automotive manufacturing.​

কerospace and Aviation: The aerospace and aviation industries require components with extremely tight tolerances. Four - roll rolling machines are used to produce parts such as aircraft fuselage sections, engine components, and wing structures. The high - precision capabilities of these machines are essential for meeting the stringent quality requirements of the aerospace industry.​

রেল পরিবহন: ট্রেন এবং পাতাল রেল গাড়ি তৈরিতে, চারটি - রোল রোলিং মেশিনগুলি বডি শেল এবং অন্যান্য কাঠামোগত উপাদান তৈরি করতে ব্যবহৃত হয়। এই শিল্পে বড় আকারের উত্পাদন পরিচালনা এবং উচ্চ গুণমান বজায় রাখার ক্ষমতা গুরুত্বপূর্ণ

লিফট উত্পাদন: লিফট কার এবং শ্যাফ্ট উত্পাদনের জন্য, চারটি - রোল রোলিং মেশিনগুলি ধাতব প্লেটগুলিকে বাঁকানো এবং আকৃতি দেওয়ার জন্য ব্যবহৃত হয়। সুনির্দিষ্ট নমন ক্ষমতা লিফট উপাদানগুলির একটি সঠিক ফিট এবং মসৃণ অপারেশন নিশ্চিত করে।

ব্রিজ ইঞ্জিনিয়ারিং: সেতু নির্মাণে, সেতুর কাঠামোর বাঁকা এবং টেপারড উপাদানগুলি তৈরি করতে চার - রোল রোলিং মেশিন ব্যবহার করা হয়। ব্রিজের কাঠামোগত অখণ্ডতা নিশ্চিত করার জন্য বড় আকারের প্লেটের সাথে কাজ করার এবং সঠিক বাঁক অর্জন করার ক্ষমতা গুরুত্বপূর্ণ।

স্টেডিয়াম এবং স্থাপত্য নকশা: স্টেডিয়াম এবং অন্যান্য অনন্য স্থাপত্য কাঠামোর নির্মাণে, চারটি - রোল রোলিং মেশিনগুলি বাঁকা এবং আকৃতির ধাতব উপাদান তৈরি করতে ব্যবহৃত হয় যা এই ভবনগুলিকে তাদের স্বতন্ত্র 外观 দেয়। মেশিনের বহুমুখীতা স্থপতিদের তাদের সৃজনশীল নকশা উপলব্ধি করতে দেয়

সাধারণ উত্পাদন: ফোর - রোল রোলিং মেশিনগুলি সাধারণ উত্পাদন প্রক্রিয়াগুলিতেও ব্যাপকভাবে ব্যবহৃত হয়, যেমন ধাতব আসবাবপত্র, শিল্প সরঞ্জাম এবং কৃষি যন্ত্রপাতি উত্পাদন। এগুলি এই পণ্যগুলির জন্য বিভিন্ন ধরণের বাঁকা এবং আকৃতির উপাদান তৈরি করতে ব্যবহার করা যেতে পারে

উপসংহারে, 4 - রোল রোলিং মেশিন একটি অত্যন্ত বহুমুখী এবং দক্ষ শিল্প সরঞ্জাম যা অসংখ্য উত্পাদন এবং বানোয়াট প্রক্রিয়াগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে। এর অনন্য কাঠামো, কাজের নীতি এবং সুবিধাগুলি এটিকে শিল্পগুলিতে একটি অপরিহার্য সম্পদ করে তোলে যেখানে নির্ভুলতা, দক্ষতা এবং বহুমুখিতা প্রয়োজন৷
