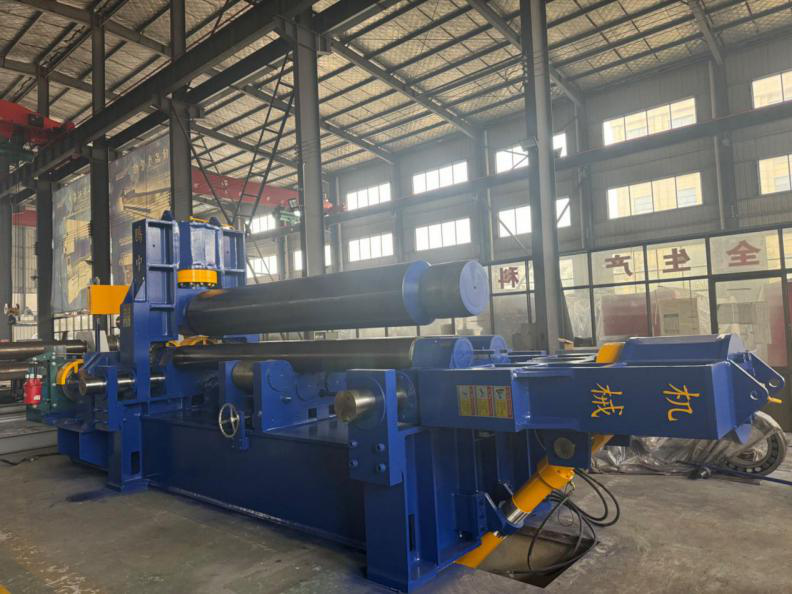

3 রোলার হাইড্রোলিক প্লেট রোলিং মেশিন

রোলার মাউন্টিং ডিভাইস

উপরের রোলার ডিভাইসটি একটি উপরের রোলার, প্রধান তেল সিলিন্ডার, উপরের রোলার বিয়ারিং সিট এবং ডবল সারি সারিবদ্ধ বিয়ারিং দ্বারা গঠিত।
দুটি মাস্টার সিলিন্ডার শীট রোল করার জন্য প্রয়োজনীয় চাপ সরবরাহ করে এবং মাস্টার সিলিন্ডারের কাজের চাপ 19.5MPa।
ডাবল সারি সারিবদ্ধ বিয়ারিং কম গতি এবং ভারী দায়িত্ব সারিবদ্ধ রোলার বিয়ারিং গ্রহণ করে।

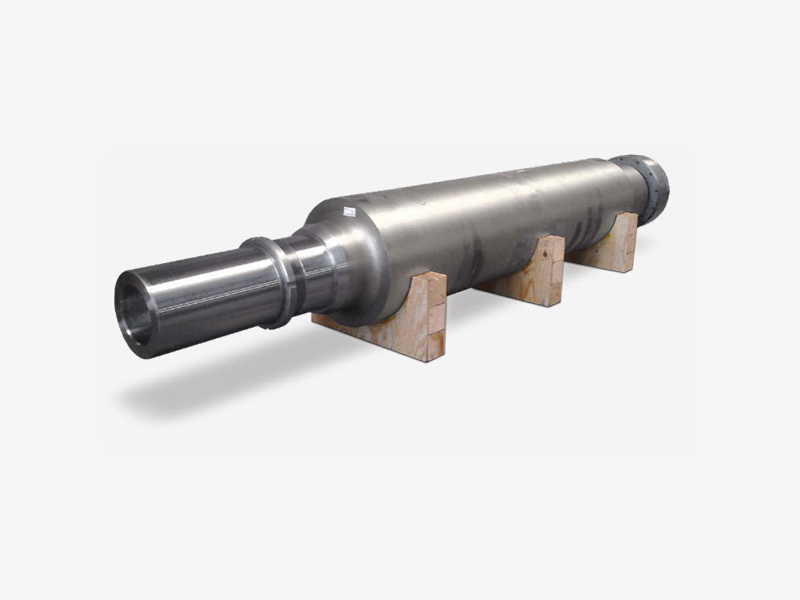

উপরের রোলটি একটি ড্রামের মতো আকৃতির, যা উপরের রোলের বিকৃতির বিকৃতির জন্য ক্ষতিপূরণ দিতে ব্যবহৃত হয়।
উপরের রোলটি 42CrMo দিয়ে তৈরি, রুক্ষ প্রক্রিয়াকরণের পর টেম্পারড, HB260-300; সমাপ্তির পরে, মাঝারি ফ্রিকোয়েন্সি quenching HRC45-50.

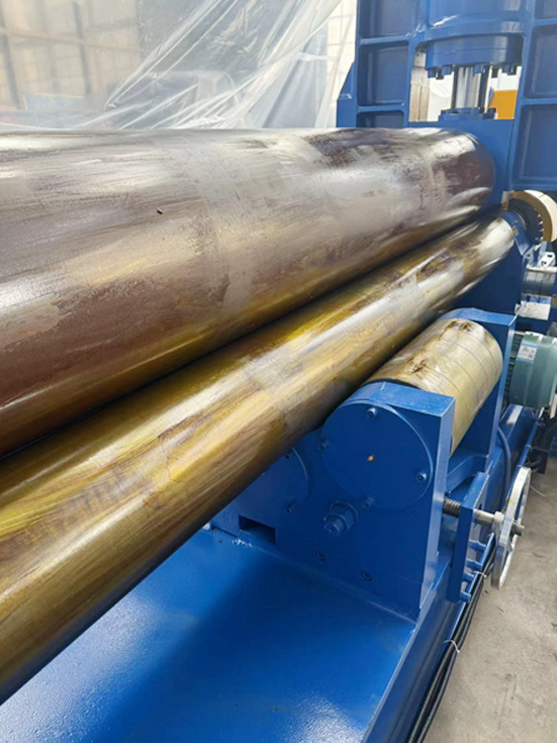

নিম্ন রোলার এবং অনুভূমিক চলন্ত ডিভাইস

নিম্ন রোলার ডিভাইসটি একটি নিম্ন রোলার, নিম্ন রোলার ভারবহন আসন, নিম্ন রোলার স্লাইডিং বিয়ারিং, নিম্ন রোলার ইনপুট গিয়ার ইত্যাদির সমন্বয়ে গঠিত।
নিম্ন রোল ডিভাইস কুণ্ডলী শীট জন্য ইতিবাচক এবং নেতিবাচক টর্ক প্রদান করে. প্রধান ড্রাইভ আউটপুট গিয়ার এবং নিম্ন রোলার ইনপুট গিয়ার, ট্রান্সমিশন টর্কের মাধ্যমে।
নীচের রোলারটি 45# ইস্পাত দিয়ে তৈরি, টেম্পারড এবং প্রক্রিয়াজাত করা হয়েছে এবং রোলারের শরীরের পৃষ্ঠটি যান্ত্রিকভাবে শক্তিশালী করা হয়েছে।
নিম্ন রোলার স্লাইডিং বিয়ারিং SF-1 স্ব-তৈলাক্ত যৌগিক উপাদান দিয়ে তৈরি।
অনুভূমিক চলন্ত ডিভাইসটি অনুভূমিক চলন্ত মোটর দ্বারা চালিত হয় এবং ওয়ার্কপিসের প্রাক-বাঁকন এবং অসমমিত উইন্ডিং উপলব্ধি করার জন্য ওয়ার্ম ট্রান্সমিশন মেকানিজম এবং স্পাইরাল ট্রান্সমিশন মেকানিজমের মাধ্যমে অনুভূমিকভাবে সরানোর জন্য ফ্রেম এবং উপরের রোল উপাদানগুলিকে চালিত করে৷3

নিম্ন রোলার এবং অনুভূমিক চলন্ত ডিভাইস

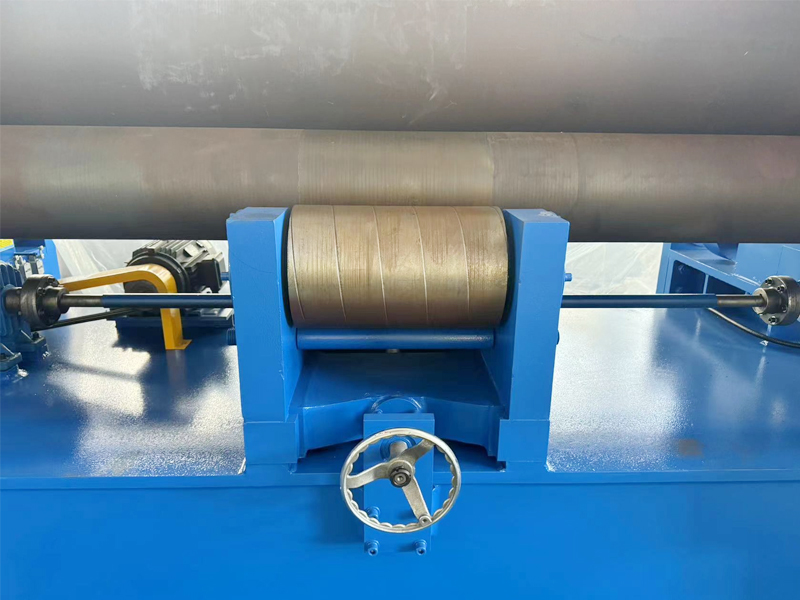

আইডলার ডিভাইসটি একটি আইডলার সংমিশ্রণ, তির্যক ওয়েজ মেকানিজম এবং সর্পিল মেকানিজম নিয়ে গঠিত।
অ্যাডজাস্টিং স্ক্রু দুটি গোষ্ঠীর ঝোঁকযুক্ত ওয়েজের কাছাকাছি বা আলাদা করে নিয়ে যায়, যার ফলে আইডলার সংমিশ্রণটি বাড়ে বা কম হয়।
রোলারটি 45টি ইস্পাত দিয়ে তৈরি, টেম্পারড ট্রিটমেন্ট এবং নিম্ন রোলারের চেয়ে কঠোরতা কম।

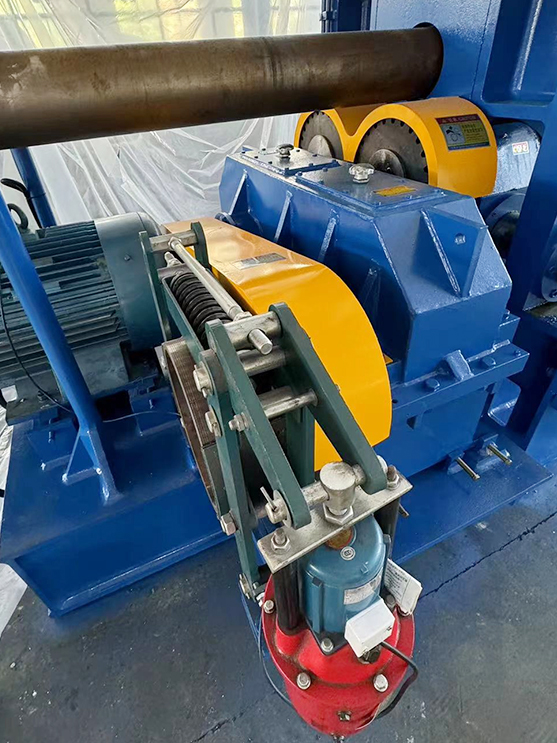

প্রধান ড্রাইভ সিস্টেম

প্রধান ড্রাইভ সিস্টেম প্রধান মোটর, রিডুসার, আউটপুট গিয়ার ইত্যাদির সমন্বয়ে গঠিত।
সিস্টেমটি কার্যকরী শক্তি প্রদানের জন্য ইতিবাচক এবং নেতিবাচকভাবে ঘোরাতে পারে এবং প্রধান রিডুসার, আউটপুট গিয়ার এবং নিম্ন রোল গিয়ারের মাধ্যমে নিম্ন রোলে টর্ক স্থানান্তর করতে পারে, যাতে নীচের রোলটি ঘোরে এবং প্লেট ফিডটি সম্পূর্ণ করার জন্য ঘর্ষণের উপর নির্ভর করে। ঘুর কাজ.

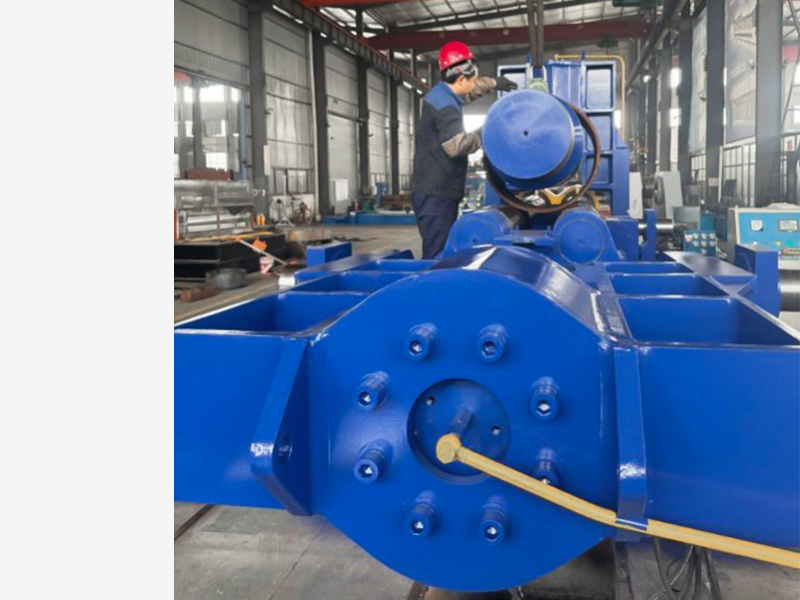

টিপিং ডিভাইস

টিপিং ডিভাইসটি একটি পিন শ্যাফ্ট, একটি রাম, একটি টিপিং হাইড্রোলিক সিলিন্ডার, একটি সমর্থন ইত্যাদির সমন্বয়ে গঠিত।
টিপিং হাইড্রোলিক সিলিন্ডার টিপিং ফ্রেমটিকে টিপ ওভার বা রিসেট করতে চালিত করে। যখন ফ্রেম টিপ দেওয়া হয়, তখন টিপ প্রান্ত বরাবর পণ্যটি সরানো সহজ।

◆ ব্যালেন্সিং ডিভাইস: ব্যালেন্সিং ডিভাইসে দুটি পুল রড এবং একটি ব্যালেন্সিং বিম থাকে।
টিপিং সাইড ফ্রেমটি উল্টে যাওয়ার পরে, ব্যালেন্সিং ডিভাইসটি উপরের রোলের ভারসাম্য বজায় রাখতে উপরের রোলের লেজে চাপ দেয়।

◆ তাক: ঢালাই অংশ জন্য স্থির এবং উল্টানো ফ্রেম, ঢালাই কম্পন বার্ধক্য পরে চাপ চিকিত্সা অপসারণ. ফ্রেমটি হাইড্রোলিক সিলিন্ডার মাউন্ট করতে এবং উপরের রোল উপাদানগুলিকে অনুভূমিকভাবে সরাতে ব্যবহৃত হয়।

◆ বেস প্লেট: চ্যাসিস একটি বাক্স ঢালাই কাঠামো, একটি annealing চিকিত্সা. উপাদান ইনস্টল করতে ব্যবহৃত.

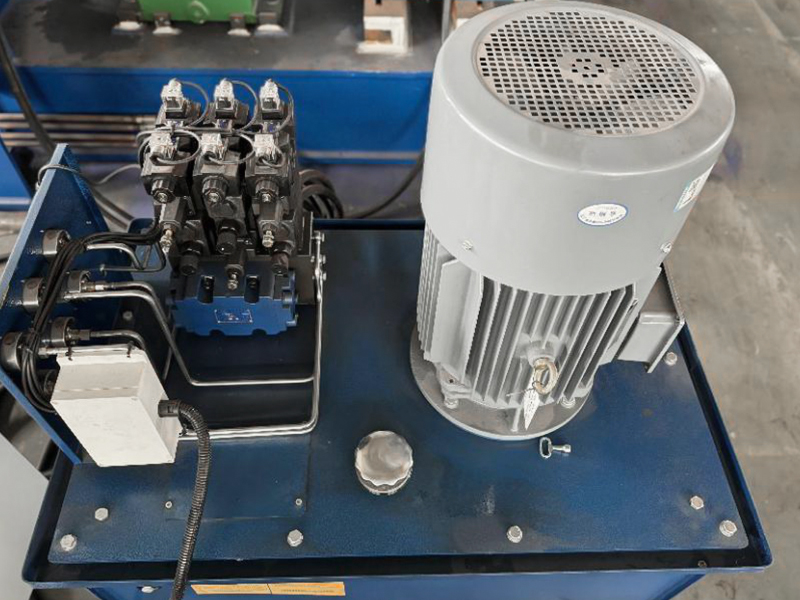

হাইড্রোলিক সিস্টেম

হাইড্রোলিক সিস্টেমটি একটি গিয়ার পাম্প, ভালভ গ্রুপ, তরল সংযোগকারী অংশ, জলবাহী সহায়ক অংশ ইত্যাদি নিয়ে গঠিত।
হাইড্রোলিক ভালভ নির্বাচন সুপারপজিশন ভালভ সিরিজ, পাইপলাইন শুধুমাত্র সহজ কিন্তু বজায় রাখা এবং ডিবাগ করা সহজ নয়।
সিস্টেমটি তিনটি সার্কিট নিয়ে গঠিত, একটি অতিরিক্ত চাপ সুরক্ষা এবং চাপ নিয়ন্ত্রণ সার্কিট, একটি সিঙ্ক্রোনাইজেশন সার্কিট এবং একটি স্পিড সার্কিট।
চাপ নিয়ন্ত্রণকারী সার্কিট প্রধান রিলিফ ভালভের মাধ্যমে সিস্টেমের কাজের চাপ নিয়ন্ত্রণ করে। সিস্টেমের কাজের চাপ হল 19.5MPa।
সিনক্রো লুপ শান্ট থ্রোটল ভালভের মাধ্যমে উপরের রোলের উত্থান এবং পতনকে সিঙ্ক্রোনাইজ করে এবং থ্রোটল ভালভ উপরে এবং নীচে সামঞ্জস্য করা হয়; ঝাঁঝরি চৌম্বক নিয়ম সনাক্তকরণ, ±0.15 মিমি এর উপরের রোলার সিঙ্ক্রোনাস অবস্থান নির্ভুলতা।
স্পিড লুপ টিল্টিং সাইড ফ্রেমের টিল্টিং এবং রিসেট নিয়ন্ত্রণ করে এবং থ্রটল ভালভের মাধ্যমে লুপের থ্রটলিং গতি সামঞ্জস্য করে।

◆ বিভিন্ন সুরক্ষা: উপরের রোলের উত্থান এবং পতন যথাক্রমে চাপের সীমা হিসাবে ত্রাণ ভালভ দ্বারা সুরক্ষিত হয়৷

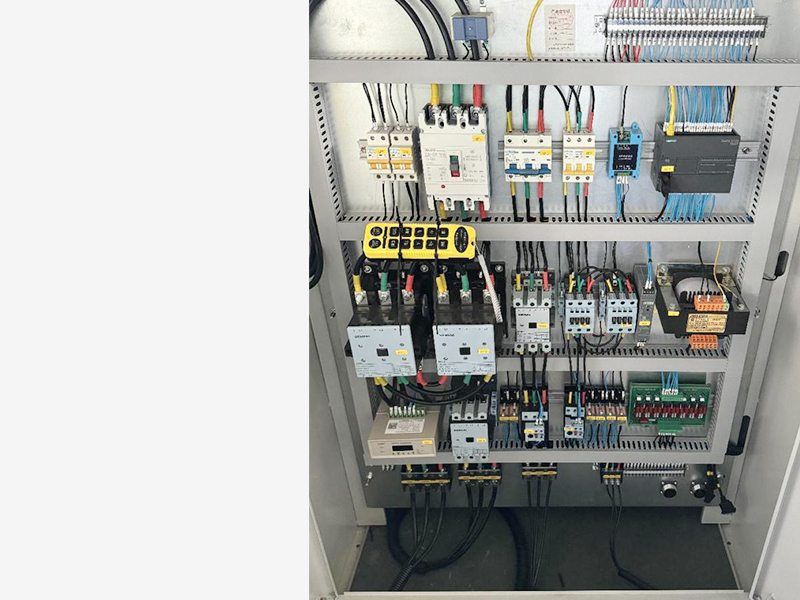

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

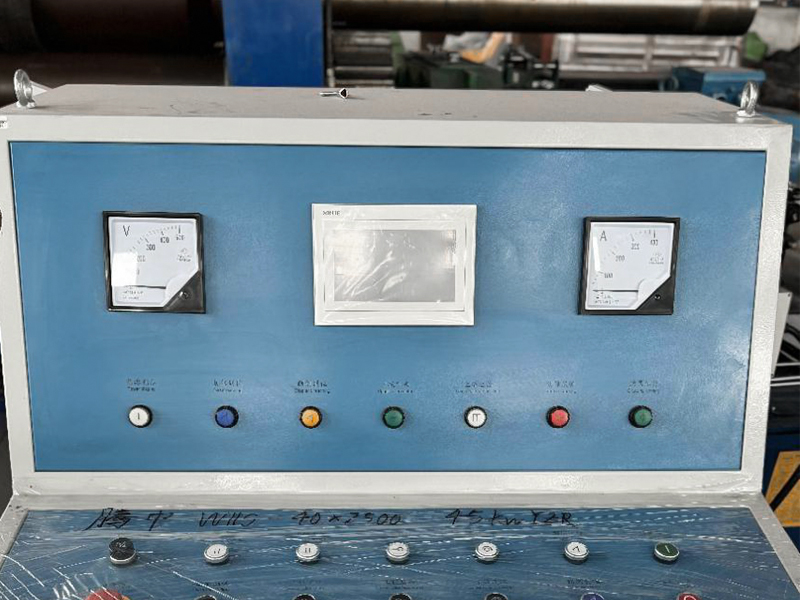

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থায় একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, একটি অপারেশন টেবিল এবং একটি হাতে ধরা বোতাম বাক্স থাকে।
সিস্টেমের প্রধান প্রযুক্তিগত সূচক:
সিস্টেম অপারেটিং ভোল্টেজ হল 380V/50Hz।
পরিবেষ্টিত তাপমাত্রা -5 ডিগ্রি থেকে 45 ডিগ্রি।
কন্ট্রোল সার্কিট একটি পিএলসি প্রোগ্রামেবল কন্ট্রোলার সিস্টেম, কম রিলে, নির্ভরযোগ্য অপারেশন এবং দীর্ঘ জীবন গ্রহণ করে।
কন্ট্রোল মন্ত্রিসভা পুরো উইন্ডিং প্রক্রিয়াটি সম্পূর্ণ করতে সমস্ত বোতাম এবং সূচক দিয়ে সজ্জিত, যা পুরো মেশিনের কাজের অবস্থা এবং অপারেশন নিয়ন্ত্রণ করতে পারে। হ্যান্ডহেল্ড বোতাম বক্স ফ্লো অপারেশনে কী ক্রিয়াকলাপ নিয়ন্ত্রণের জন্য সুবিধা প্রদান করে৷

সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা

সিএনসি সিস্টেমে রিয়েল-টাইম মনিটরিং, ইন-প্লেস কন্ট্রোল এবং রোলিং প্রক্রিয়ায় ছোট বৈদ্যুতিক মেমরির কাজ রয়েছে।
রিয়েল-টাইম মনিটরিং: টাচ স্ক্রিন উপরের রোলের প্রধান সিলিন্ডারের উপরে এবং নিচের স্থানচ্যুতি Y প্রদর্শন করে এবং উপরের রোলের অনুভূমিক গতি X যেকোন সময় দেখায়।
ইন-প্লেস কন্ট্রোল ফাংশন: টাচ স্ক্রিনের নম্বর এবং ফাংশন কীগুলি প্রক্রিয়া প্যারামিটার সেট করতে পারে, যা উপরের রোল আপ এবং ডাউন এবং অনুভূমিক আন্দোলনের ইন-প্লেস নিয়ন্ত্রণ উপলব্ধি করতে পারে।

উপরের রোলার ইউনিভার্সাল প্লেট রোলিং মেশিন

মেশিনটি একটি ড্রাম-আকৃতির উপরের রোলার এবং একটি ছোট ব্যাসের নিম্ন রোলার গ্রহণ করে এবং নীচের রোলারের নীচের অংশটি একটি রোলার দ্বারা সমর্থিত যা উপরে এবং নীচে সামঞ্জস্য করা যায়।
যখন ওয়ার্কপিসটি ঘূর্ণিত হয়, তখন রোলারের উচ্চতা প্রয়োজন অনুসারে সামঞ্জস্য করা যেতে পারে এবং পণ্যটির অনুদৈর্ঘ্য যুগ্ম প্রস্থের অভিন্নতা উচ্চ নির্ভুলতার সাথে প্রাপ্ত করা যেতে পারে।

◆ পুরু প্লেট রোলিং নিয়ন্ত্রণ: একটি পুরু প্লেট ঘূর্ণায়মান করার সময়, বেলনটি উঠে যায় এবং উপরের রোলারের অত্যধিক বিচ্যুতির জন্য ক্ষতিপূরণের জন্য একটি বিপরীত বিচ্যুতি তৈরি করতে নীচের রোলারকে বিপরীত চাপ দেয়, পণ্যের মাঝখানে এবং উভয় প্রান্তের মধ্যে একই বক্রতা ব্যাসার্ধ অর্জন করতে এবং পণ্যের অনুদৈর্ঘ্য যুগ্ম প্রস্থের অভিন্নতা ত্রুটি হ্রাস করুন।

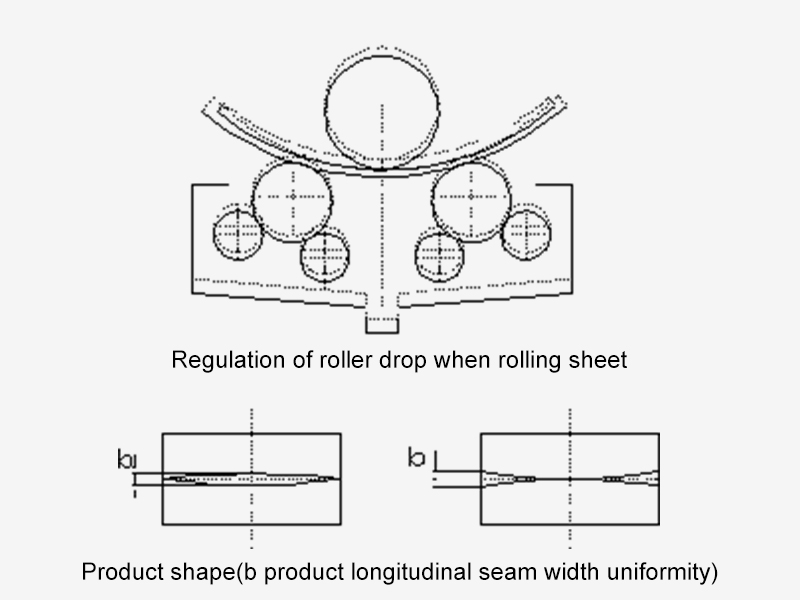

◆ রোলড শীট নিয়ন্ত্রণ: শীটটি ঘূর্ণায়মান করার সময়, রোলারটি নেমে যায়, যাতে নিম্ন রোলারটি উপরের রোল আকৃতির প্রভাবের জন্য ক্ষতিপূরণ দেওয়ার জন্য কাজের চাপের ক্রিয়ায় একটি নির্দিষ্ট বিচ্যুতি তৈরি করতে পারে, যাতে পণ্যের ঘূর্ণায়মান বক্রতা ব্যাসার্ধের মাঝখানে এবং দুই প্রান্ত অর্জন করা হয়। অনুরূপ, পণ্য অনুদৈর্ঘ্য যুগ্ম প্রস্থ অভিন্নতা ত্রুটি হ্রাস.

◆ নিবন্ধের আকার: অনুদৈর্ঘ্য সীম প্রস্থের অভিন্নতা ত্রুটি ছোট। সঠিকভাবে সামঞ্জস্য করা হলে, পণ্যের মাঝখানে এবং উভয় প্রান্তের বক্রতা ব্যাসার্ধ বেশ কাছাকাছি, এবং উচ্চ নির্ভুলতা সহ পণ্য অনুদৈর্ঘ্য সীম প্রস্থ অভিন্নতা প্রাপ্ত করা যেতে পারে।

◆ ব্যাকবেন্ড: নিচের রোলারটি ঘোরার সময় উপরের রোলারটি নিচে চাপে; প্লেটের শেষ সরাসরি চাপ নমন গ্রহণ করে; কোন পিছনের কোণ নেই, অবশিষ্ট সোজা প্রান্তের শেষটি আদর্শ বৃত্তে নিয়ন্ত্রিত হয় এবং পণ্যটির গোলাকারতা বেশি।

◆ প্রতিসম নমন: নীচের রোলারটি ইতিবাচক এবং নেতিবাচকভাবে ঘুরছে, প্লেটের দুটি প্রান্তকে প্রাক-বাঁকিয়েছে এবং তারপরে প্রতিসাম্য ঘুরছে, পণ্যটির একটি সমকোণ রয়েছে, অবশিষ্ট সোজা প্রান্তটি নিয়ন্ত্রণ করা কঠিন, এবং পণ্যটির গোলাকারতা দুর্বল

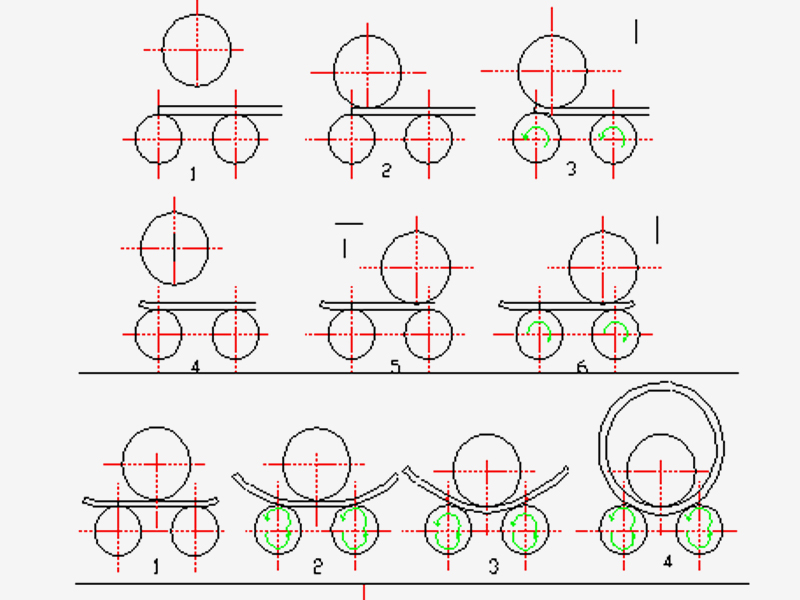

উইন্ডিং প্রক্রিয়া

◆ শেষ বাঁক:

① উপরের এবং নীচের রোলারগুলির মধ্যে দূরত্ব আলাদা করা হয় (উপরের রোলারটি একটি অংশে উঠে যায়)।
② উপরের রোলটি অনুভূমিকভাবে বাম বা ডানদিকে চলে যায় এবং এর অবস্থান হল যে উপরের রোলটি পড়ে গেলে ইস্পাত প্লেটটি উপরের এবং নীচের রোলারগুলির মধ্যে আটকে রাখা যেতে পারে।
③ উপরের রোল ড্রপ
④ নীচের রোলারটি চালান এবং মেশিনের পাশের অবশিষ্ট সোজা প্রান্তের অংশটি বাঁকুন।
⑤ একই প্রক্রিয়ায়, বাকি সোজা প্রান্তটি অন্য দিকে বাঁকুন।

◆ প্রতিসম নমন:

① উপরের রোলটিকে নীচের রোলের সাথে একটি প্রতিসম অবস্থানে সামঞ্জস্য করুন এবং তারপরে স্টিলের প্লেটে খাওয়ান৷
② বাম এবং ডান সিলিন্ডারগুলি শুরু করুন এবং সেগুলি টিপুন যাতে উপরের রোলারটি স্টিলের প্লেটটি টিপে এবং নীচের রোলারটিকে স্টিলের প্লেট বাঁকানোর জন্য চালিত করে
③ ধীরে ধীরে চাপের পরিমাণ বাড়ান, এবং বারবার নলাকার প্রক্রিয়াকরণ সম্পূর্ণ করতে কাজের রোলার ঘূর্ণন চালান। অর্থাৎ সিলিন্ডারের বাঁক সম্পূর্ণ করা।

◆ দি চার্জ:

উপরের রোলটিকে মধ্যম উপরের সীমা অবস্থানে নিয়ে যান এবং টিপিং ফ্রেমটি অন্য অবস্থানে সরে না। এই সময়ে, ব্যালেন্সিং ডিভাইস উপরের রোল ভারসাম্য। টিপিং র্যাক টিপিং ডাম্প।

র্যাক রিসেট উপর টিপ

বৃত্তাকার আর্ক ওয়ার্কপিস এবং অন্যান্য সাধারণ নমন ক্রিয়া ঘুরানোর সময়, শেষ সাধারণত প্রথমে বাঁকানো হয়।
1) চিত্র 5-3-এ দেখানো হিসাবে, উপরের রোলটিকে একপাশে অফসেট করুন, নিম্নচাপটিকে সংশ্লিষ্ট উচ্চতায় সামঞ্জস্য করুন এবং প্রথমে একটি প্রান্ত বাঁকুন৷
2) মাঝের অংশটি বাঁকানোর জন্য কাজের রোলটি ঘোরান।
3) কাজের রোলের অপারেশনটি বিপরীত করুন এবং সম্পূর্ণ বাঁকানো অংশের ডানদিকে ডান নীচের রোলের কাছাকাছি অবস্থানে নিয়ে যান।
4) উপরের রোলটি উঠে যায় এবং অন্য দিকে স্থানান্তরিত হয়।
5) উপরের রোলারটি নিম্নচাপকে সংশ্লিষ্ট উচ্চতায় সামঞ্জস্য করে এবং মধ্যবর্তী অংশের অবশিষ্ট অংশকে বাঁকানোর জন্য কাজের রোলারটিকে চালিত করে।
6) অবশেষে, অন্য দিকের শেষ বাঁকুন।
