CNC 4 রোলার প্লেট রোলিং মেশিন

প্লেট ফিড

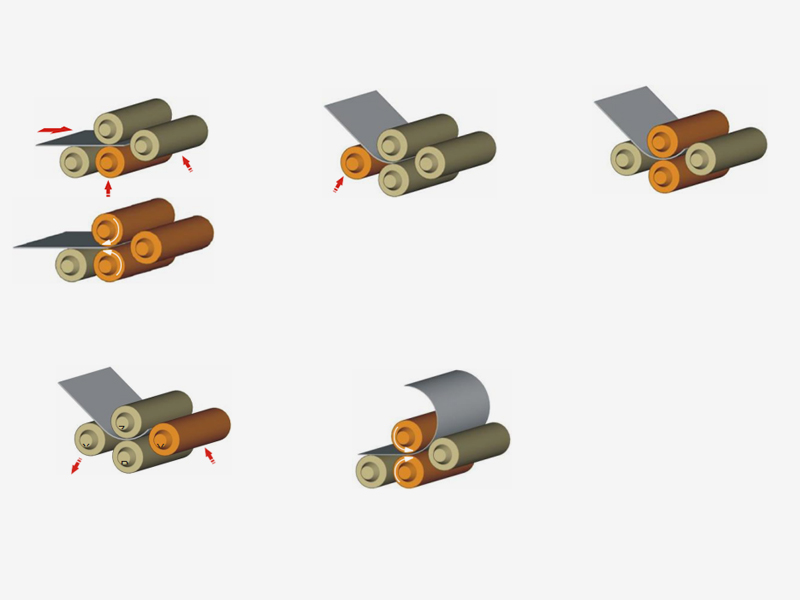

প্লেটের সাইড রোলটি স্বয়ংক্রিয়ভাবে অবিলম্বে সারিবদ্ধ হয় এবং কর্মের নীতিটি হাইড্রোলিক শাসকের মতই। কাঠামোর পরিকল্পিত চিত্রটি নিম্নরূপ:
ধারাবাহিক এবং আদর্শ অবস্থান নিশ্চিত করতে প্লেটটি সর্বদা উপরের এবং নীচের রোলারগুলির মধ্যে আটকানো থাকে৷

সলিড ফিউজেলেজ নির্মাণ

রোলিং মেশিনের নির্ভুলতা ফ্রেম এবং চ্যাসিসের দৃঢ়তার উপর নির্ভর করে।
প্লেট রোলিং মেশিন একটি ভারী ধাতু প্লেট সঙ্গে একটি বক্স গঠন নকশা গ্রহণ করে.
ফ্রেমগুলি একটি শক্ত বক্স-ডিজাইন চ্যাসিসের মাধ্যমে সংযুক্ত থাকে যা সহজভাবে ডিজাইন করা H বা U রশ্মির উপর বসার পরিবর্তে টর্সনাল মুহূর্তগুলিকে ভালভাবে পূরণ করে।
ঢালাই অপারেশনের পরে, ফ্রেম এবং চ্যাসিস চাপ থেকে মুক্তি পেয়েছে। পুরো শরীর 5-অক্ষ যন্ত্র গ্রহণ করে
CNC মেশিনিং কেন্দ্রগুলি একটি নির্দিষ্ট একক রেফারেন্স পয়েন্ট ব্যবহার করে। এটি সমস্ত অক্ষের সমান্তরালতার জন্য অনুমতি দেয়
সুনির্দিষ্ট পৃষ্ঠের পাশাপাশি পরিষেবা জীবন এবং নির্ভুলতা হল মেশিনের মূল বৈশিষ্ট্য।

প্রকৌশল এবং উত্পাদন সুবিধা

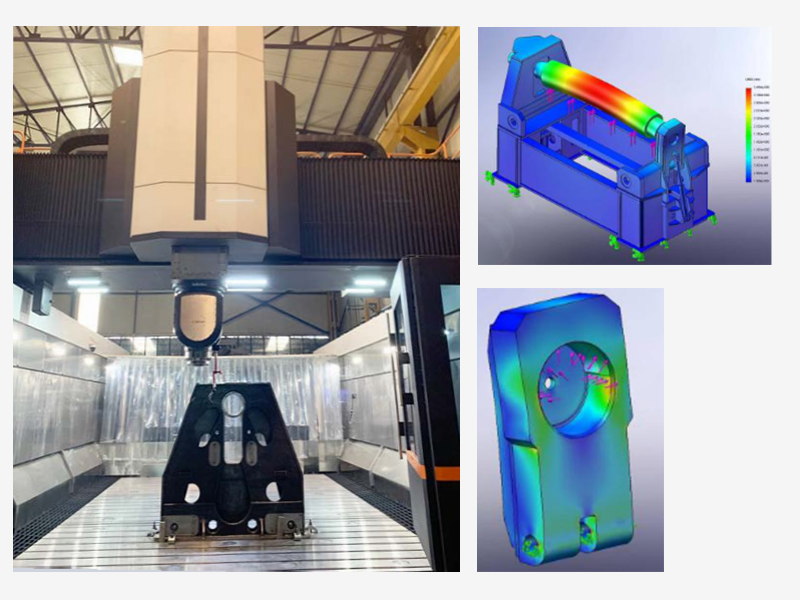

W12 মেশিনে যান্ত্রিক এবং হাইড্রোলিক সিস্টেম অভিজ্ঞ ইঞ্জিনিয়ারদের দ্বারা ডিজাইন করা হয়েছে। এই প্রকৌশলীরা প্যারামেট্রিক 3D ইঞ্জিনিয়ারিং কৌশল এবং স্থির এবং প্রাতিষ্ঠানিক বিশ্লেষণের বাস্তবায়ন মেশিন ডিজাইনের জন্য ব্যবহার করে।
সমস্ত যান্ত্রিক, জলবাহী এবং ইলেকট্রনিক সিস্টেমগুলি বৈদ্যুতিক এবং যান্ত্রিক প্রকৌশলীদের দ্বারা ডিজাইন এবং পরীক্ষিত। পরীক্ষা এবং মূল্যায়নের দীর্ঘ সময়ের পরেই মেশিনটি ব্যাপক উৎপাদনের জন্য অনুমোদিত হয়।

রোল এবং মুকুট

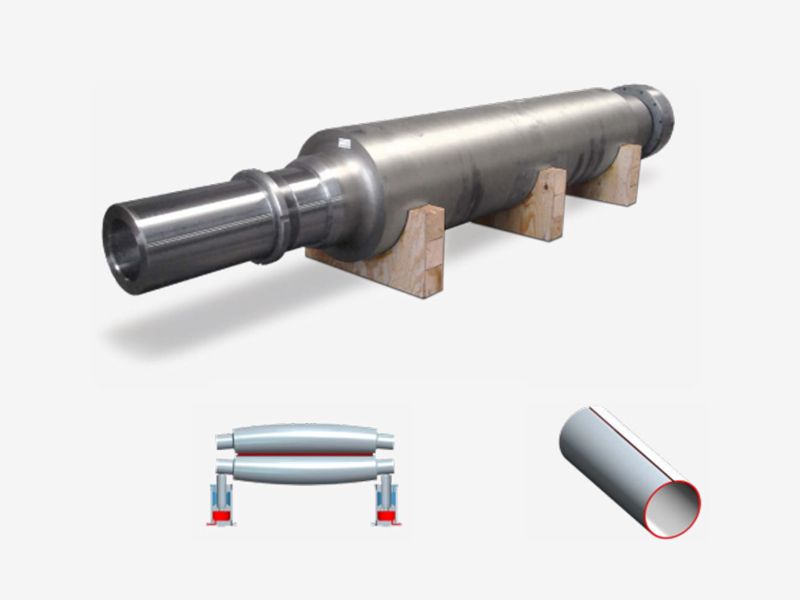

প্লেট রোলিং মেশিনের সবচেয়ে গুরুত্বপূর্ণ উপাদান হল রোল নিজেই। বাজারের বেশিরভাগ মেশিনের ব্যাস ছোট, এবং দুর্বল রোলগুলি বিকৃত হয় এবং প্রি-বেন্ডিং এর সময় প্লেটের প্রান্তে সমতল বিন্দু তৈরি করে।
আমরা একটি বৃহত্তর ব্যাসের সাথে রোলগুলি ডিজাইন করেছি এবং উচ্চ-নির্ভুলতা CNC লেদ দ্বারা তৈরি উচ্চ-শক্তির নকল ইস্পাত রোলগুলি ব্যবহার করেছি। রোলের কাজের পৃষ্ঠটি HRC 54-58 (গভীরতা 5-6 মিমি) এ CNC ইন্ডাকশন হার্ডনিং সাপেক্ষে এবং রোলের বিভিন্ন পয়েন্টে কঠোরতা পরীক্ষা করা হয়। 1.1x উপরের রোল ব্যাসের একটি সর্বনিম্ন নমন ব্যাস সহজেই অর্জন করা হয়।
রোলটি একটি মুকুট দিয়ে মেশিন করা হয় যাতে প্রাক-নমনের সময় রোলের বিচ্যুতির ক্ষতিপূরণ হয়। বিভিন্ন উপকরণ বা বেধের কাস্টম ক্রাউন প্রসেসিং রোল অর্ডারের ভিত্তিতে বিনামূল্যে ব্যবহার করা যেতে পারে।

ঐচ্ছিক গতিশীল রোল মুকুট

কিছু ক্ষেত্রে, প্লেটের বেধের পরিসীমা খুব বিস্তৃত হতে পারে। এই ক্ষেত্রে, মুকুট সমস্যা দূর করার জন্য একটি গতিশীল রোল ক্রাউন সিস্টেম ব্যবহার করা প্রয়োজন। সিস্টেমটি শুধুমাত্র পাতলা প্লেটের রোলগুলিকে সমর্থন করার জন্য ব্যবহার করা হয়, যখন ঘন প্লেট বাঁকানোর সময়, হাইড্রোলিক ক্রাউন সিলিন্ডারটি নিচ থেকে রোলের উপর একটি নেতিবাচক মুকুট প্রয়োগ করে যাতে প্রি-বেন্ডিং এর সময় ঘটতে পারে এমন বিচ্যুতি দূর করতে। এই সিস্টেমটি একটি মসৃণ প্রাক-বাঁকানো প্রান্ত পেতে সাহায্য করে।

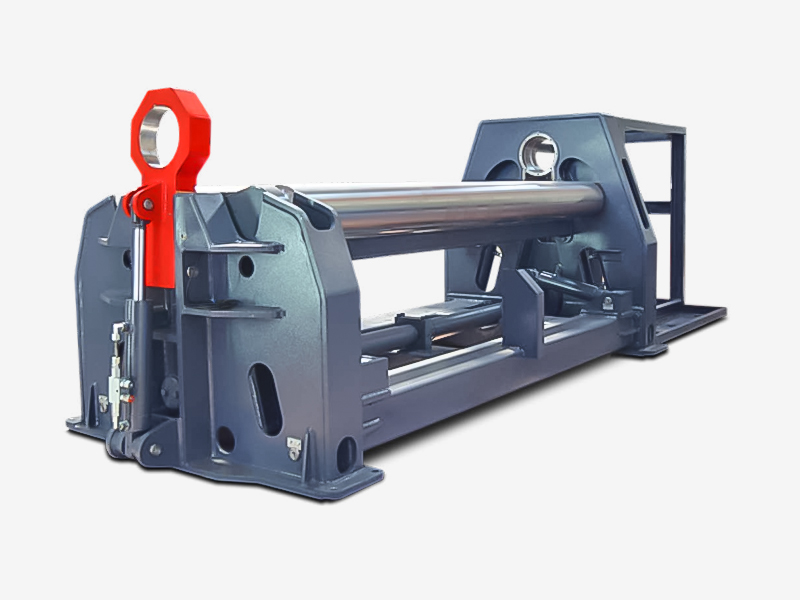

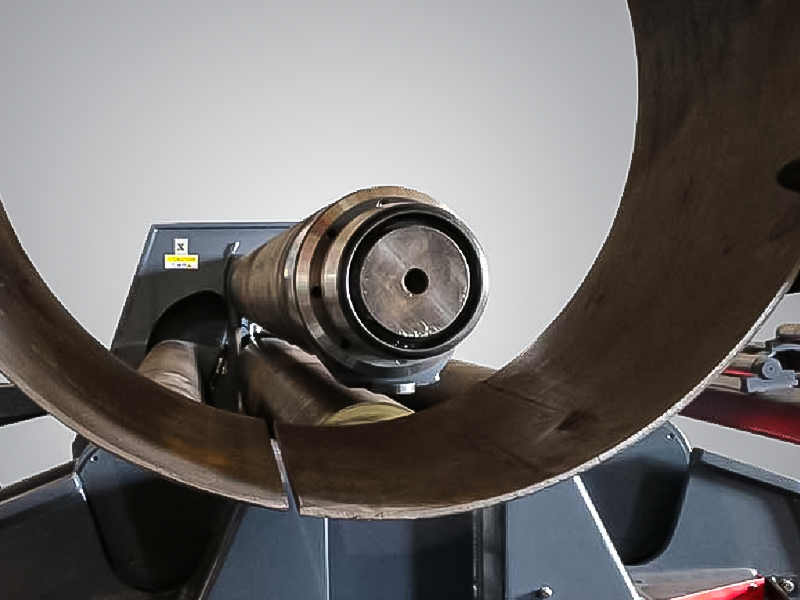

4টি রোলারে W12 সিরিজের হাইড্রোলিক ড্রপ এন্ড - মোল্ড করা অংশ সহজে অপসারণ করা।

কনিং ডিভাইস

চমৎকার নির্মাণ, একটি বড় বডি, এবং নীচে এবং পাশের রোলারগুলিকে কোণ করার ক্ষমতা সহ, আপনি সহজেই ওয়াইড-অ্যাঙ্গেল এবং ছোট-ব্যাসের শঙ্কুযুক্ত অংশগুলি বাঁকতে পারেন৷

বৈদ্যুতিক ব্যবস্থা

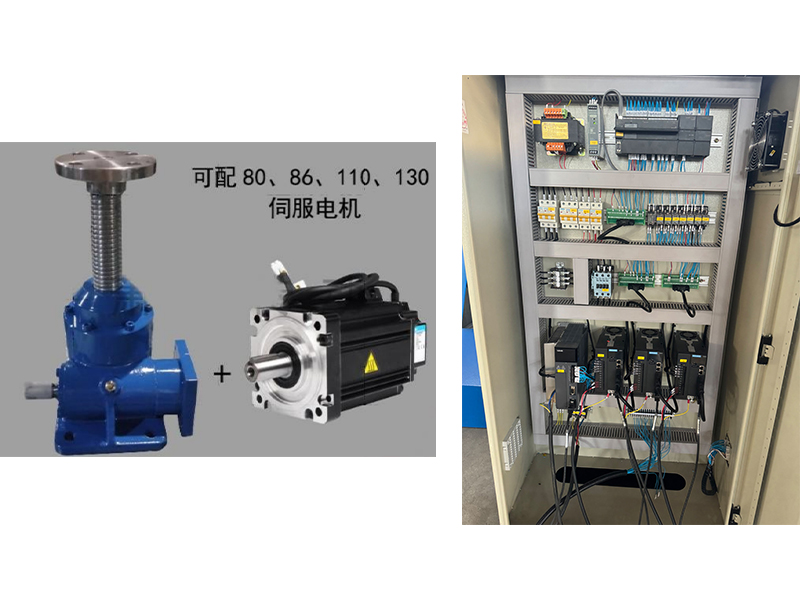

ড্রাইভিং পদ্ধতি হল বল স্ক্রু লিফটারের ওয়ার্ম গিয়ারটিকে একটি সার্ভো মোটরের মাধ্যমে সরাসরি চালনা করা, এবং ওয়ার্ম গিয়ারটি বল স্ক্রুটির বাদাম চালায়। বাদামের ঘূর্ণনের ফলে বল স্ক্রু উঠতে ও পড়ে যায় এবং বলের স্ক্রুটি পাশের রোলারের সিটের সাথে সংযুক্ত থাকে, যাতে পাশের রোলারটি উপরে এবং নীচে চলে যায় এবং নীচের রোলারটিও একইভাবে নড়াচড়া করে। এই পদ্ধতিটি অন্যান্য কারখানা থেকে আলাদা যেগুলি হাইড্রোলিক পাম্প চালাতে সার্ভো মোটর ব্যবহার করে এবং তারপরে সমানুপাতিক ভালভের মাধ্যমে তেল সিলিন্ডার নিয়ন্ত্রণ করে। তারপরে একটি স্থানচ্যুতি সেন্সরের মাধ্যমে তেল সিলিন্ডারের স্ট্রোক পিএলসিতে ফেরত দেওয়া হয়। নিয়ন্ত্রণের পরিপ্রেক্ষিতে, আমাদের কোম্পানির পদ্ধতিতে আরও সরাসরি নিয়ন্ত্রণের নির্ভুলতা রয়েছে, এবং কোনও জমা ত্রুটি নেই, যা উচ্চ-নির্ভুলতা রোলিং নিশ্চিত করার জন্য একটি পূর্বশর্ত।

clamping জন্য আদর্শ

রোল বাঁকানো মেশিনের W12 সিরিজে, নীচের রোলের শক্তিশালী টর্শন বারটি সরিয়ে প্লেট ক্ল্যাম্পিং অর্জন করা হয়। শীটটির সর্বোত্তম সমান্তরাল ক্ল্যাম্পিং নিশ্চিত করতে টরশন বারটি 2টি হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয়।
যখন শঙ্কুটি বাঁকানো হয়, তখন টর্শন বারে একটি তৃতীয় হাইড্রোলিক সিলিন্ডার নীচের রোলটিকে কাত করে।
W12 সিরিজে, নীচের রোলারগুলি উভয় প্রান্তে শক্তিশালী হাইড্রোলিক সিলিন্ডার দ্বারা চালিত হয়। এটি ইলেকট্রনিকভাবে একে অপরের সাথে সিঙ্ক্রোনাইজ করা হয়েছে, 0.1 মিমি এর কম ত্রুটি সহ।

ঐচ্ছিক পার্শ্ব এবং শীর্ষ সমর্থন সিস্টেম

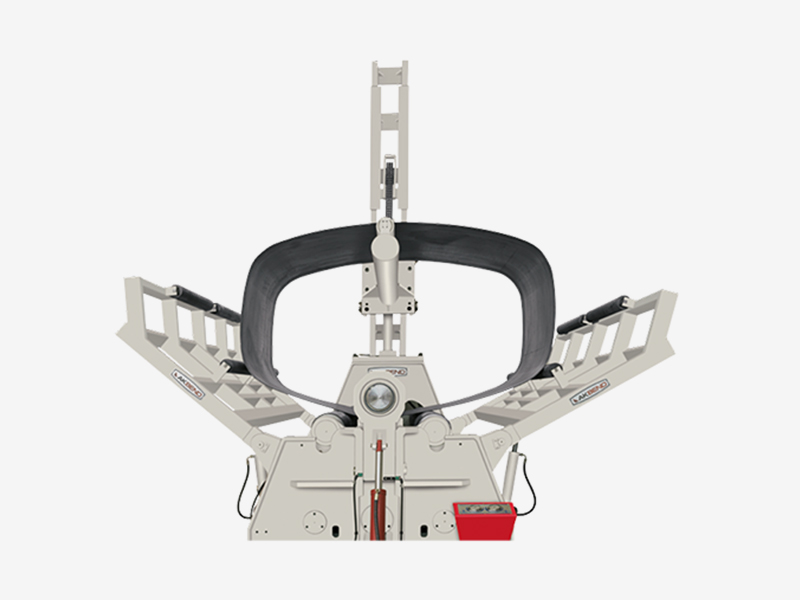

ঐচ্ছিক হাইড্রোলিক সাইড বা টপ সাপোর্ট বড় আকারে বাঁকানোর সময় সিলিন্ডারের বিকৃতি রোধ করতে সাহায্য করে। পাশের সমর্থনগুলিতে হাইড্রোলিক ডাবল সিলিন্ডার রয়েছে এবং ভারী ইস্পাত কাঠামো দিয়ে তৈরি।

উল্লম্ব সমর্থন ক্ষমতা বিভিন্ন টনেজ এবং উচ্চতা প্রয়োজনীয়তা অনুযায়ী তৈরি করা যেতে পারে.

পিএলসি কন্ট্রোল সিস্টেম (স্ট্যান্ডার্ড)

পিএলসি ইলেকট্রনিক ব্যালেন্স সিস্টেম নিম্ন এবং পার্শ্ব রোলার W12 সিরিজের মেশিনগুলির সিঙ্ক্রোনাস অপারেশন নিশ্চিত করে। প্রক্রিয়াটি একটি PLC এবং স্পর্শ অপারেশন প্যানেল দ্বারা সরবরাহ করা হয়, যা 6টি অক্ষ নিয়ন্ত্রণ করে। উপরন্তু, 5টি পূর্বে অভিজ্ঞ বাঁক মান সেটপয়েন্ট পর্যন্ত প্রোগ্রাম করার ক্ষমতা ব্যবহারের সহজতা এবং সময় সাশ্রয় সক্ষম করে।
মেশিন টুল বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা PLC উপর ভিত্তি করে, বৈদ্যুতিক নিয়ন্ত্রণ এবং জলবাহী নিয়ন্ত্রণ সঙ্গে সজ্জিত, মেশিন কর্মের বিভিন্ন অর্জন. প্রধান অপারেশন বোতামগুলি কনসোলের উপর ভিত্তি করে।

বাম এবং ডান পাশের রোলারগুলির সিঙ্ক্রোনাস ডিজিটাল নিয়ন্ত্রণ এবং নীচের রোলারগুলি অবশ্যই কনসোলের অপারেটিং অবস্থায় থাকতে হবে। ডাউন রান নিয়ন্ত্রণ। সহজ এবং স্বজ্ঞাত ক্রিয়াকলাপের জন্য টাচস্ক্রিন ইন্টারফেসে প্রতিটি কর্মের জন্য চালের সংখ্যা প্রদর্শিত হয়। বাম এবং ডান পাশের রোলার এবং নিম্ন রোলারগুলির কাজের কারণে, টিপিং ফ্রেমের কাজ জলবাহী শক্তি গ্রহণ করে। চলন্ত আগে তেল পাম্প মোটর শুরু করুন.
