ট্যান্ডেম সিএনসি প্রেস ব্রেক

মেশিন ডিজাইন

পুরো মেশিনের সীমিত উপাদান বিশ্লেষণ: একজন পেশাদার অ্যাকচুয়ারি মেশিনের পরিষেবা নিশ্চিত করার জন্য প্রতিটি সরঞ্জামের ফ্রেম, স্লাইড, টেবিল এবং উল্লম্ব প্লেটে পুরো মেশিনের শক্তি এবং দৃঢ়তার সীমাবদ্ধ উপাদান বিশ্লেষণ করতে Ansys সফ্টওয়্যার ব্যবহার করে। জীবন।

তাপ চিকিত্সা

ফ্রেমটি একটি অল-স্টিলের অবিচ্ছেদ্য ঢালাই কাঠামো গ্রহণ করে, স্বাভাবিককরণ এবং উচ্চ-ফ্রিকোয়েন্সি কম্পনের মাধ্যমে শরীরের অভ্যন্তরীণ চাপ এবং গুরুত্বপূর্ণ ঢালাই অংশগুলিকে দূর করে, মেশিন টুলের সামগ্রিক নির্ভুলতা নিশ্চিত করে, চমৎকার দৃঢ়তা রয়েছে এবং চমৎকার অ্যান্টি-ডিস্টরশন এবং রয়েছে। বিরোধী কাত ক্ষমতা। মেশিনের দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করুন

ফ্রেম ঢালাই

ওয়েল্ডে কোন ঢালাই ত্রুটি নেই যেমন প্রান্তের কামড়, পোরোসিটি, ফাটল ইত্যাদি। ঢালাইয়ের বাইরের পৃষ্ঠটি পালিশ এবং মসৃণ, এবং সরঞ্জামের সামগ্রিক সমতল উত্তল এবং অবতল ছাড়াই মসৃণ এবং উজ্জ্বল।

ফ্রেম ঢালাই

ওয়েল্ডে কোন ঢালাই ত্রুটি নেই যেমন প্রান্তের কামড়, পোরোসিটি, ফাটল ইত্যাদি। ঢালাইয়ের বাইরের পৃষ্ঠটি পালিশ এবং মসৃণ, এবং সরঞ্জামের সামগ্রিক সমতল উত্তল এবং অবতল ছাড়াই মসৃণ এবং উজ্জ্বল।

সম্পূর্ণ সমাবেশ

বিস্তারিত অপারেশন নির্দেশাবলী এবং অভিজ্ঞ কারিগরি কর্মীরা নিশ্চিত করে যে প্রতিটি লিঙ্ক সঠিকভাবে জায়গায় আছে এবং সুবিন্যস্ত ক্রিয়াকলাপের জন্য কার্যকরী এলাকা অনুযায়ী বিভক্ত।

নিয়ন্ত্রণ ব্যবস্থা

ডাচ DELEMDA-53T কম্পিউটার সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা 3 1 অক্ষ এবং 4 1 অক্ষ, অর্থাৎ, Y1 অক্ষ, Y2 অক্ষ, X অক্ষ, V অক্ষ এবং R অক্ষ নিয়ন্ত্রণ করতে পারে।
◆ "শর্টকাট কী" স্পর্শ নেভিগেশন
◆ 10.1" উচ্চ-রেজোলিউশন ট্রু কালার টিএফটি ডিসপ্লে
◆ 4টি অক্ষ পর্যন্ত নিয়ন্ত্রণ (Y1,Y2 2 সহায়ক অক্ষ)
◆ বিচ্যুতি ক্ষতিপূরণ নিয়ন্ত্রণ
◆ ছাঁচ/উপাদান/পণ্য লাইব্রেরি সহ
◆ সার্ভো বা ফ্রিকোয়েন্সি নিয়ন্ত্রণ সমর্থন
◆ উন্নত Y-অক্ষ নিয়ন্ত্রণ অ্যালগরিদম বন্ধ-লুপ ভালভ এবং খোলা-লুপ ভালভ উভয়ই নিয়ন্ত্রণ করতে পারে।
◆ ডুয়াল নেটওয়ার্ক লিঙ্কেজ (ঐচ্ছিক)
◆ ইউএসবি পেরিফেরাল ইন্টারফেস
◆ প্রোফাইল-53TL অফলাইন প্রোগ্রামিং সফটওয়্যার
◆ সম্পূর্ণ রঙের উচ্চ উজ্জ্বলতা LCD
◆ LED ব্যাকলাইট
◆ 1024 x 600 পিক্সেল
◆ শিল্প স্পর্শ পর্দা
◆ অভ্যন্তরীণ স্টোরেজ ক্ষমতা 1 জিবি
◆ ইউএসবি ডেটা ব্যাকআপ/পুনরুদ্ধার
◆ ইউএসবি ফ্ল্যাশ ড্রাইভ
◆ অভ্যন্তরীণ সমন্বিত ভালভ পরিবর্ধক
◆ সাপোর্ট পাওয়ার অফ মেমরি

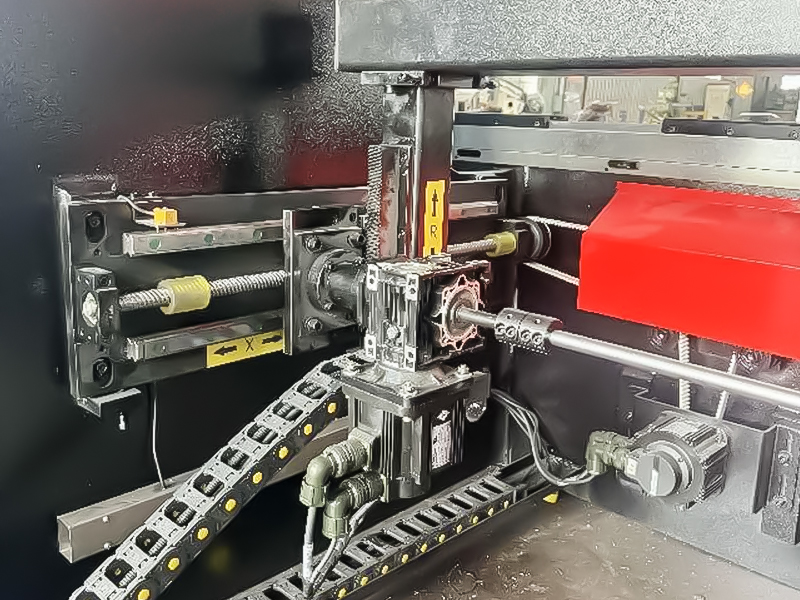

সুনির্দিষ্ট এবং স্থিতিশীল রিয়ার স্টপ সিস্টেম

উপন্যাস এবং অনন্য ডবল লিনিয়ার গাইড রেল কাঠামো চমৎকার অবস্থান নির্ভুলতা নিশ্চিত করে। মাল্টি-স্টেজ গিয়ার ডিজাইন, পজিশনিং রেঞ্জ বাড়ায়, টাকার জন্য চমৎকার মান।

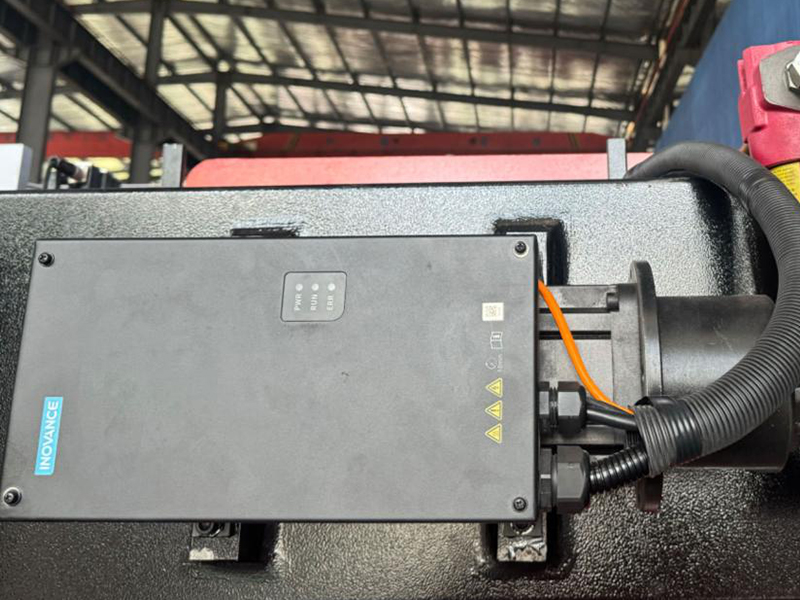

প্রধান সার্ভো মোটর প্রথম লাইন ব্র্যান্ড Huichuan অজ্ঞতা সার্ভো মোটর গ্রহণ করে

◆ 1. উচ্চ নির্ভুলতা: হুইচুয়ান সার্ভো মোটরের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাটি একটি এনকোডার দিয়ে সজ্জিত, যা সঠিকভাবে অবস্থানের সংকেত পেতে পারে এবং নিয়ন্ত্রণ পজিশনিং ত্রুটিটি ছোট, এইভাবে উচ্চ-নির্ভুলতা গতি নিয়ন্ত্রণ নিশ্চিত করে।

◆ 2. দ্রুত প্রতিক্রিয়া: হুইচুয়ান সার্ভো মোটরের প্রতিক্রিয়া গতি খুব দ্রুত, এবং এটি দ্রুত এবং সঠিক গতিশীল নিয়ন্ত্রণ অর্জনের জন্য মাইক্রোসেকেন্ডে নিয়ন্ত্রণ সংকেতে প্রতিক্রিয়া জানাতে পারে।

◆ 3. শক্তিশালী নিয়ন্ত্রণ কর্মক্ষমতা: হুইচুয়ান সার্ভো মোটরের নিয়ামক মোটরের গতি, অবস্থান, ত্বরণ এবং অন্যান্য পরামিতি নিয়ন্ত্রণ করতে পারে এবং বিভিন্ন নিয়ন্ত্রণের প্রয়োজনের সাথে খাপ খাইয়ে নিতে রিয়েল-টাইমে বিভিন্ন পরামিতির পরিবর্তনগুলি নিরীক্ষণ করতে পারে।

◆ 4. ভাল স্থিতিশীলতা: হুইচুয়ান সার্ভো মোটরের একটি স্বয়ংক্রিয় সমন্বয় ফাংশন রয়েছে, যা স্বয়ংক্রিয়ভাবে লোড পরিবর্তনগুলি সনাক্ত করতে পারে এবং আন্দোলনের স্থায়িত্ব নিশ্চিত করতে সময়মত সামঞ্জস্য করতে পারে৷

বিখ্যাত ব্র্যান্ডের মোটর, কম শব্দ, দীর্ঘ সেবা জীবন

সার্ভো মোটর তেল পাম্পকে সামনের দিকে এবং পিছনের দিকে ঘূর্ণন চালায়। ওভারফ্লো নিয়ন্ত্রণ ছাড়াই তেল পাম্প এবং সার্ভো মোটর দ্বারা প্রবাহ এবং চাপ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়। আন্তঃপ্রক্রিয়া অপেক্ষার সময় শূন্য শক্তি খরচ হয়।
মোটরের শক্তি খরচ লোড দ্বারা নির্ধারিত হয়। দীর্ঘমেয়াদী ব্যবহার, শক্তি সঞ্চয় উল্লেখযোগ্য, প্রচলিত ইলেক্ট্রো-হাইড্রোলিক মেশিনের তুলনায় 60% এর বেশি শক্তি সঞ্চয় করে;
হাইড্রোলিক সিস্টেমের কাজের চাপ এবং প্রবাহ রিয়েল-টাইমে সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয় এবং বিদ্যুত খরচ (স্বজ্ঞাত ঘটনাটি হল পাওয়ার খরচ) মূল আনুপাতিক সার্ভো সিস্টেমের মাত্র 50-60%।3

যান্ত্রিক বিচ্যুতি ক্ষতিপূরণ টেবিল

ওয়ার্কপিসের ভাল মেশিনিং নির্ভুলতা নিশ্চিত করতে, অ্যালায়েন্স এলআরএমআর যান্ত্রিক আন্ডার-টেবিল ক্ষতিপূরণ পদ্ধতি ব্যবহার করা হয়: মাল্টি-পয়েন্ট যান্ত্রিক বিচ্যুতি ক্ষতিপূরণ ডিভাইসটি আদর্শ অবস্থানের একটি ক্লাস্টার এবং একটি উত্তল বক্ররেখা তৈরি করতে পারে এবং ডিভাইসটির সুনির্দিষ্ট অভিক্ষেপ করতে পারে। বিভিন্ন বেধ বা দৈর্ঘ্যের অংশগুলি প্রক্রিয়া করার সময় স্বয়ংক্রিয়ভাবে সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা দ্বারা নিয়ন্ত্রিত হবে, ওয়ার্কপিস প্রক্রিয়া করার সময় ভাল নির্ভুলতা নিশ্চিত করতে। ক্ষতিপূরণ ডিভাইসে শুধুমাত্র CNC অনুভূমিক স্বয়ংক্রিয় ক্ষতিপূরণের কাজই নয়, অনুদৈর্ঘ্য ম্যানুয়াল ক্ষতিপূরণও রয়েছে।

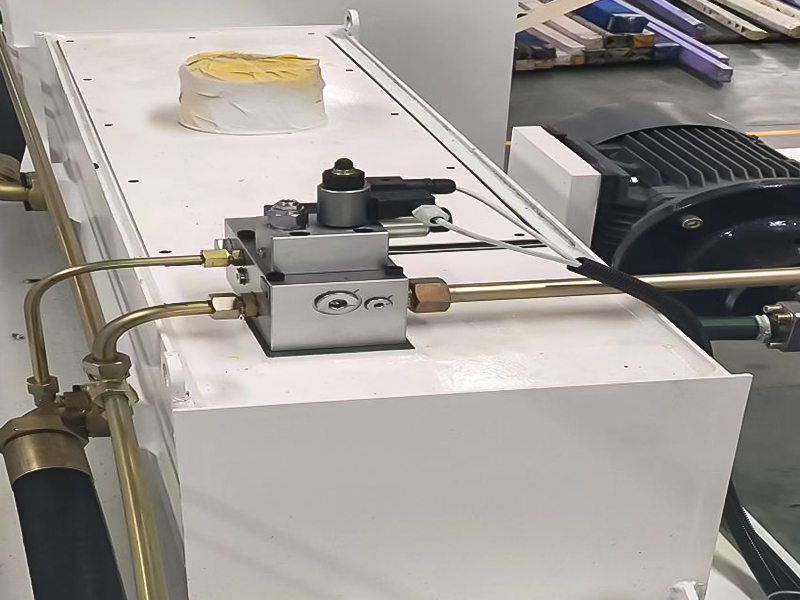

জার্মান REXROTH নমন মেশিন বিশেষ জলবাহী সিস্টেম

জার্মান REXROTH নমন মেশিনের বিশেষ জলবাহী সিস্টেম (ইলেক্ট্রো-হাইড্রোলিক আনুপাতিক সার্ভো সিঙ্ক্রোনাস কন্ট্রোল সিস্টেম) গৃহীত হয়। সিস্টেমটি একটি অবস্থান নিয়ন্ত্রণ ব্যবস্থা, ক্লোজড-লুপ, যা গতিশীলভাবে গ্রেটিং নিয়মের মাধ্যমে স্লাইডারের সিঙ্ক্রোনাইজেশন ত্রুটি সনাক্ত করে এবং সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থার ইলেক্ট্রো-হাইড্রোলিক সার্ভো ভালভ দ্বারা স্লাইডারের সিঙ্ক্রোনাইজেশন ত্রুটি সংশোধন করে যাতে স্লাইডার সম্পূর্ণ অফ-লোডের ক্ষেত্রে সর্বদা ওয়ার্কবেঞ্চের সমান্তরাল হতে পারে। স্লাইডার সিঙ্ক্রোনাইজেশন নির্ভুলতা ≤±0.02mm.

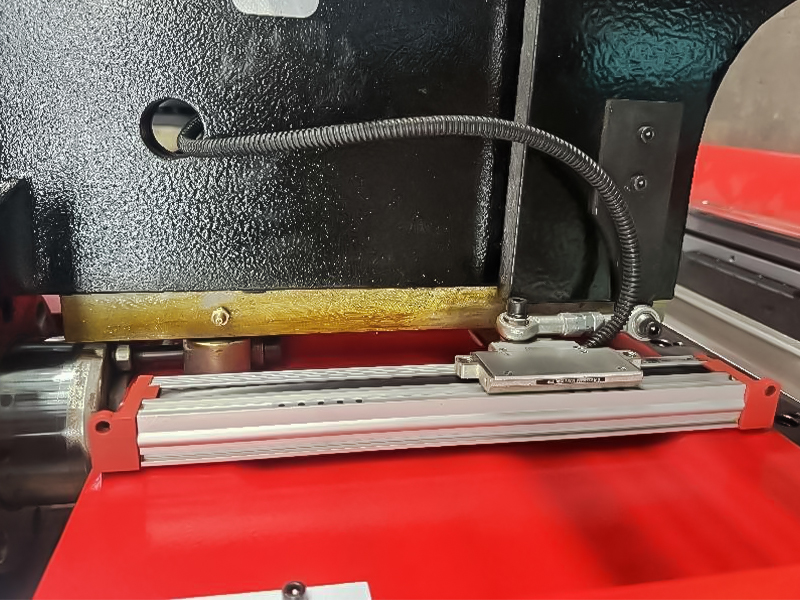

গ্রেটিং শাসক GIVI

সিঙ্ক্রোনাস পজিশন ফিডব্যাক শনাক্ত করতে স্লাইডারের উভয় পাশে একটি ইতালীয় জিভি অপটিক্যাল রুলার দিয়ে সজ্জিত করা হয়েছে
উচ্চ রেজোলিউশন 0.1 মাইক্রন পর্যন্ত। ±1 মাইক্রন পর্যন্ত নির্ভুলতা স্তর, সর্বোচ্চ ব্যবধান ত্রুটি 1 মাইক্রনের কম।

দ্রুত উল্লম্ব ইনস্টলেশন এবং দ্রুত ক্লিপ অপসারণ

একটি নির্ভুল দ্রুত ফিক্সচারের কনফিগারেশন ফিক্সচারের নীচে এবং পাশ থেকে ছাঁচের দ্বি-মুখী ইনস্টলেশন এবং প্রতিস্থাপন উপলব্ধি করতে পারে, যা কার্যকরভাবে ছাঁচ প্রতিস্থাপনের সময় কমাতে পারে, উত্পাদন দক্ষতা উন্নত করতে পারে এবং ভারবহন ক্ষমতা আরও বড় করতে পারে।

ডাবল কালার ব্লক ফিঙ্গার, চমৎকার ডিজাইন, টেকসই

বৈদ্যুতিক ব্যবস্থা

মেশিনের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার প্রধান উপাদানগুলি আন্তর্জাতিকভাবে বিখ্যাত ব্র্যান্ড স্নাইডার/সিমেন্স ব্যবহার করে, স্থিতিশীল এবং টেকসই।
মডিউল নকশা গ্রহণ করে, সম্পূর্ণ সহজ এবং উদার;
সার্কিটের পরিষেবা জীবন এবং নিরাপত্তা নিশ্চিত করতে বৈদ্যুতিক মন্ত্রিসভা একটি ডাস্টপ্রুফ ডিজাইন গ্রহণ করে;

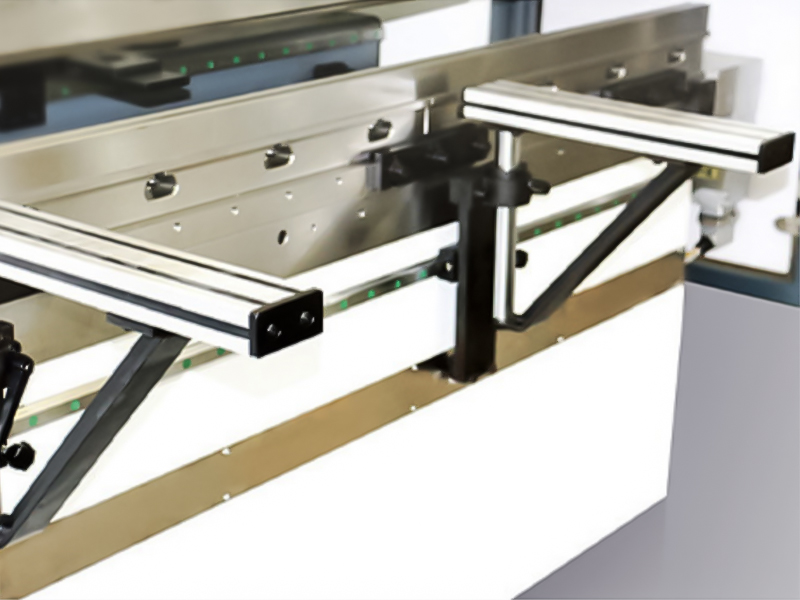

সামনের ট্রে সরান

রৈখিক গাইড রেল বরাবর চলন্ত, এটি নমনের কাজকে সহায়তা করতে এবং কাজটিকে দক্ষ করে তুলতে যেকোনো অবস্থানে ডক করা যেতে পারে। (স্থির প্রকার পৃথক মডেলের জন্য আদর্শ।

লেজার সুরক্ষা (ঐচ্ছিক)

DSP দৃশ্যমান লেজার সুরক্ষা সহ নমন মেশিন, EN12622 এর সাথে সঙ্গতিপূর্ণ। মরীচি বেন্ডার অপারেটরের আঙ্গুলগুলিকে পাঞ্চ এবং ডাইয়ের মধ্যে চেপে যাওয়ার বিপদ থেকে রক্ষা করে।
সিস্টেম প্রতিক্রিয়া সময় 2ms, এবং সর্বোচ্চ সুরক্ষা দূরত্ব 15m হয়
নিম্নলিখিত নিরাপত্তা মান পূরণ করে: EU CEI EN62061, EN ISO13849-1, CEI EN61496-1, CEI EN61496-2, EN 12622

উচ্চ মানের ছাঁচ

অ্যালায়েন্স মোল্ড (অখণ্ড নিবারণ), উচ্চ মানের ছাঁচ উপাদান হিসাবে 42crmo (42 ক্রোমিয়াম মলিবডেনাম) ব্যবহার, নিখুঁত তাপ চিকিত্সা প্রক্রিয়ার পরে (অখণ্ড নিবারণ, লেজার নিভেন, নাইট্রাইডিং চিকিত্সা), ভারবহন ক্ষমতা এবং পরিষেবা জীবন নিশ্চিত করতে ছাঁচ উচ্চ নির্ভুল ছাঁচ নিশ্চিত করতে উচ্চ-শেষ নির্ভুলতা মেশিন টুল প্রক্রিয়াকরণ গ্রহণ করুন।
